二重ダンパー スライドゲートバルブ 二方切替シュート

主原料供給から添加物供給まで、最適な粉粒体加工装置をご提供しています。

二重ダンパー

上下2つの弁を交互に開閉することで差圧を常にシールしながら粉体を排出する機構です。
駆動方式は、エアシリンダー式、電動式、手動式があります。弁板はゴム製パッキン付が基本ですが温度に応じてメタルタッチも可能です。入口出口は角・丸いずれも可。4ヶ所設けられた点検口により内部清掃や弁板・部品交換が容易に行えます。

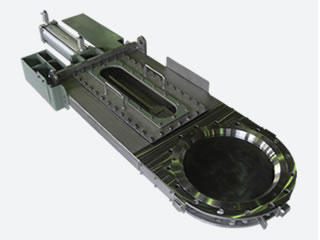

スライドゲートバルブ

手動式(ハンドル、チェーン式)、エアシリンダー式、電動式の製作が可能です。入口出口はご希望のサイズに合わせて製作いたします。(角・丸いずれも可)

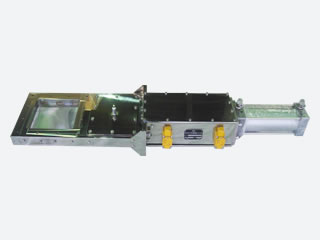

パッキンレスタイプスライドゲート

シール部にパッキン構造を設けないスライドゲートです。
軸・弁板の摺動によるパッキンのむしれ、製品への入り込みがありません。
食品、医薬品など衛生面を要求される現場に最適です!

導入例(2017年)
口径:□200
面間:50mm
材質:SUS304

※取合い口径・面間・材質については、ご相談ください。

高シールタイプスライドゲート

弁板が閉じる様子(動画)

弁板を持ち上げ、入口シュート先端と密着させることで、シール性を向上させたスライドゲートです。
面間が小さいところでもご使用いただけます。
圧倒的なシール性により、液体(水道水)シールに成功しました!!

採用例(2016年)
口径:450A
水圧:10kPa(水道水)
面間:70mm
※圧力、取合口径、面間についてはご相談ください。

二方切替シュート/弁

ケーシング内のスウィング式弁体の位置を切り替えることにより、粉体の流路を変える構造です。
手動式、エアシリンダー式があります。分岐方式はト型、Y型いずれも可。入口出口は角・丸、可。開度、面間寸法は打ち合わせにて決定致します。シール性が要求される場合は弁板全周をゴムライニングすることもできます。
